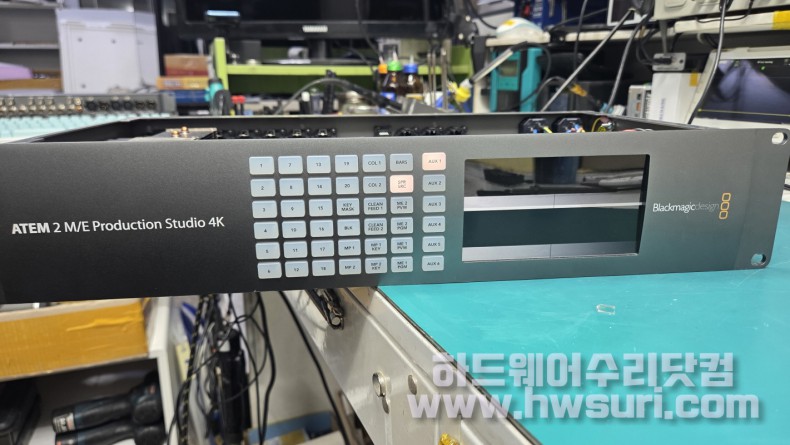

이번에 입고된 장비는 **Blackmagic Design**의
ATEM 2 M/E Production Studio 4K 라이브 프로덕션 스위처입니다.

전원을 연결해도 전면 LED, 디스플레이, 버튼이 전혀 반응하지 않는
완전한 전원무 상태였으며,
전원 케이블을 연결하면 내부에서 ‘틱틱틱틱’ 하는 미세한 소음이
반복적으로 들리는 증상이 함께 확인되었습니다.

이와 같은 소리는 보통
전원 회로가 기동을 시도했다가
보호 회로에 의해 즉시 차단되는 상황에서 발생하는 경우가 많습니다.
외부에서는 파워 불량이나 릴레이 이상으로 오인되기 쉬운 증상입니다.

ATEM 2 M/E Production Studio 4K는
듀얼 파워(이중 전원) 구조를 갖춘 장비로,
방송·라이브 환경에서 안정성을 확보하기 위해
하나의 전원 계통에 문제가 발생해도
시스템이 유지되도록 설계되어 있습니다.

이 때문에 전원 연결 시 틱틱 소음이 들리고
전원이 전혀 켜지지 않는 증상이 나타나면
대부분 파워 서플라이 자체 문제로 판단하게 됩니다.

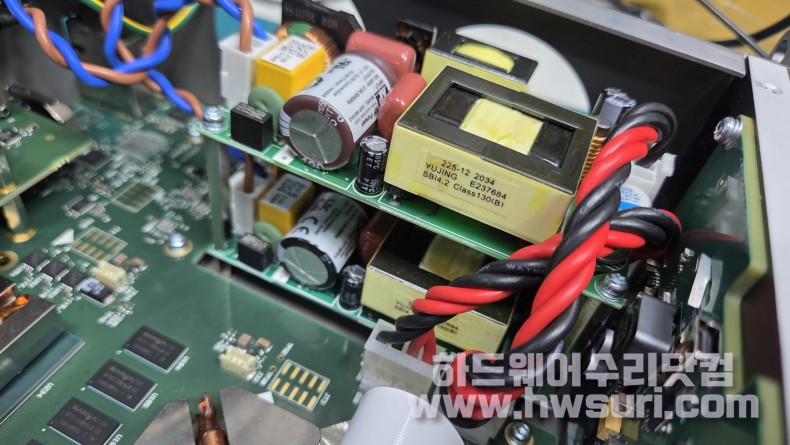

초기 점검에서도 파워 유닛을 우선 확인했지만,
내부 듀얼 파워 모두 기본 전압은 정상적으로 형성되고 있었고
전원 입력 자체에는 이상이 없는 상태였습니다.

그럼에도 불구하고 전원이 들어왔다가 바로 차단되며
틱틱 소음이 반복되는 점에서
메인보드 쪽 이상 가능성이 높아졌습니다.

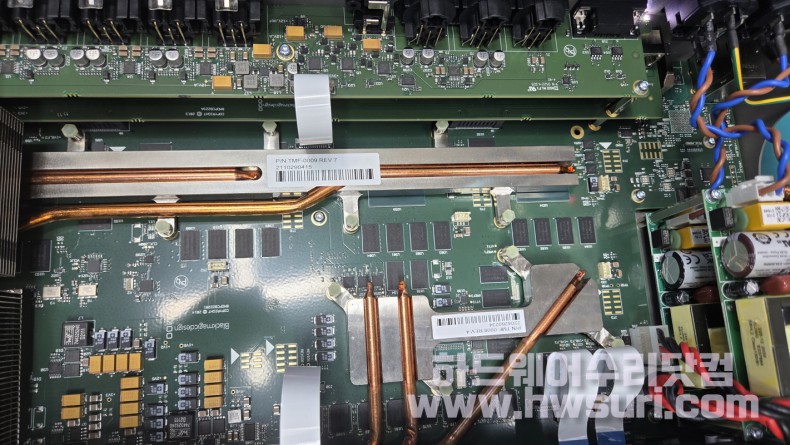

이후 메인보드 전원 분배 회로를 따라 점검한 결과,
메인보드 일부 전원 회로 구간에서 쇼트(단락) 가 발생해
과전류 보호 로직이 동작하면서
전원이 반복적으로 차단·재시도되는 상태임이 확인되었습니다.

이 과정에서 전원 회로가 순간적으로 살아났다 꺼지기를 반복하면서
외부에서는 ‘틱틱틱’ 하는 소리로 인지된 것이었습니다.

즉, 파워는 정상이며 듀얼 파워 구조임에도 불구하고
메인보드 전원 회로의 쇼트로 인해
시스템이 부팅 조건을 만족하지 못하고
완전한 전원무 상태로 유지되던 사례였습니다.

고된점은 분해와 조립과정이 무척 까다로운 모델이라

이번에 처음 수리하면서 깜짝 놀랐네요. ㅎㅎ

ATEM 2 M/E Production Studio 4K는
다수의 카메라 입력과 출력,
실시간 영상 전환, 키잉, 멀티뷰 출력을 동시에 처리하는
고성능 라이브 스위처로,

방송국 스튜디오, 라이브 스트리밍 환경,
대형 교회·공연장, 기업 행사 및 컨퍼런스 현장 등
중단이 허용되지 않는 환경에서 주로 사용됩니다.

이처럼 내부 회로 밀도가 높은 장비는
파워에서 이상 소음이 들린다고 해서
반드시 파워 불량이라고 단정할 수 없으며,
메인보드 전원 시퀀스 전체를 함께 점검해야
정확한 원인 파악이 가능합니다.

이번 수리는
단순 파워 교체가 아닌
메인보드 전원 회로 쇼트 구간을 중심으로
정밀 진단과 회로 복원 작업을 진행해
정상적인 전원 인가와 부팅이 가능하도록 복구되었습니다.

전원 연결 시 들리는 작은 틱틱 소음 하나가
실제로는 메인보드 쇼트라는
중요한 단서였던 수리 사례였습니다.
