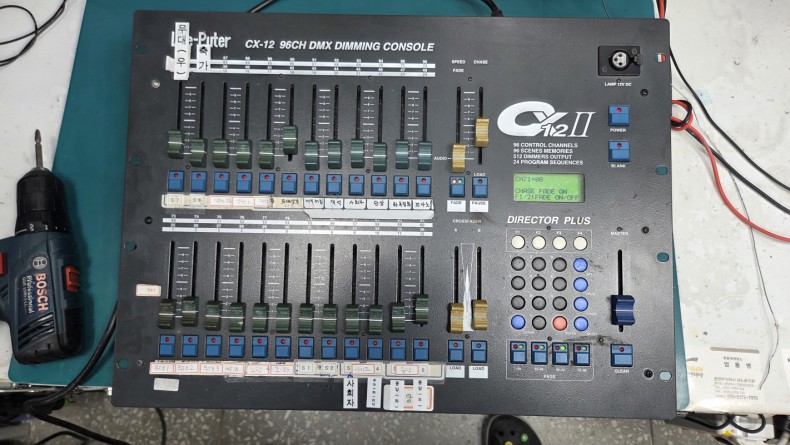

LITE PUTER사의 CX-12 / C12 II DIRECTOR PLUS
96채널 DMX 디밍 콘솔이
전원이 전혀 들어오지 않는 증상으로 입고되었습니다.
해당 장비는
공연장, 행사장, 교회, 무대 조명 환경 등에서
다수의 조명을 동시에 제어하기 위해 사용되는
전문 DMX 조명 컨트롤 콘솔입니다.
주요 사양으로는

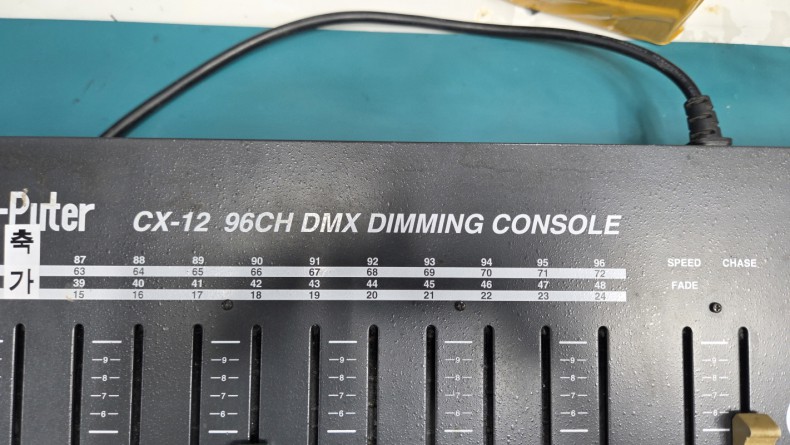

• LITE PUTER CX-12 / C12 II DIRECTOR PLUS
• 96CH DMX 디밍 콘솔
• 다수의 페이더를 통한 아날로그 방식 제어
• 씬(Scene) 및 프로그램 메모리 지원
• 공연·이벤트용 조명 컨트롤러
등의 특징을 가진 장비입니다.
입고 당시 증상은
전원 스위치를 눌러도
전원 LED, LCD 표시, 내부 동작 반응이 전혀 없는
완전한 전원무 상태였습니다.
점검 결과

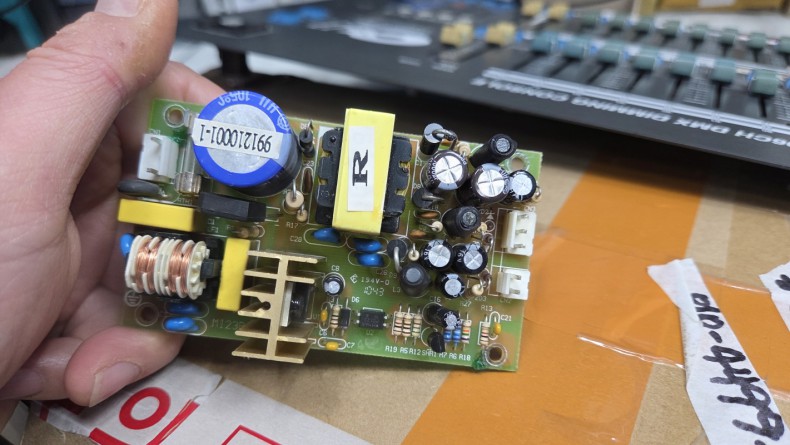

메인 파워 자체의 고장은 아니었으며,

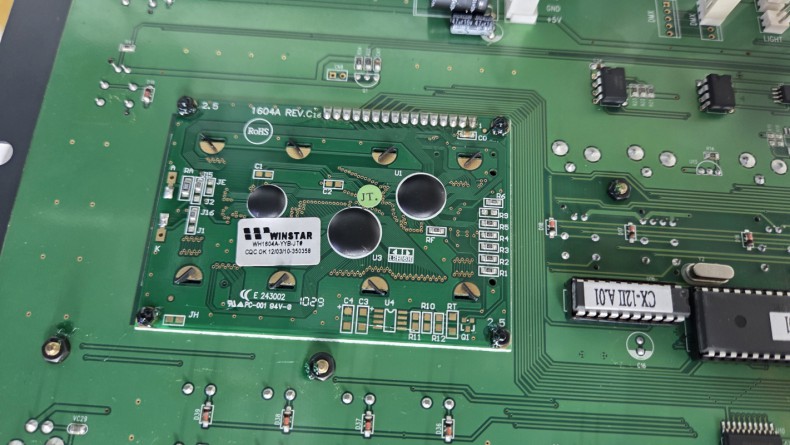

상판에 위치한 컨트롤 보드에서 발생한 쇼트로 인해
DC 전원 라인이 영향을 받아
파워부가 정상적으로 기동되지 못하는 상태였습니다.

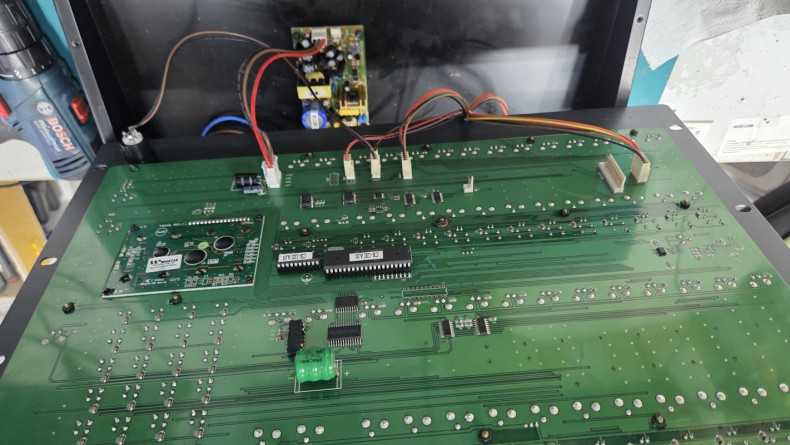

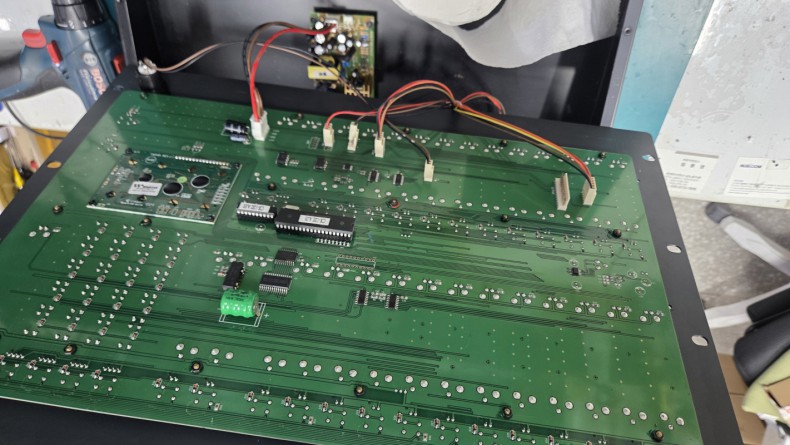

컨트롤 보드와 전원부를 분리하여 회로를 추적한 결과
특정 회로 구간에서 단락 증상이 확인되었고,
불량 원인을 제거한 뒤
전원 라인을 정상적으로 복구하여 수리를 진행했습니다.
수리 완료 후에는
전원 인가 시 파워가 정상 기동되고
LCD 표시, 버튼 입력, 페이더 동작까지
모두 정상 작동하는 것을 확인했습니다.
LITE PUTER사의 DMX 조명 콘솔과 같은 장비는
장기간 사용, 습기, 먼지, 노후 등으로 인해
컨트롤 보드 쪽에서 쇼트가 발생하면서
전원 불량 증상이 나타나는 경우가 종종 있습니다.
겉으로는 파워 고장처럼 보이지만
실제로는 보드 간 전원 간섭 문제인 사례도 많습니다.
이번 수리를 통해
전원무 상태였던 LITE PUTER CX-12 96CH DMX 콘솔을
정상적으로 다시 사용할 수 있도록 복구 완료하였습니다.
